[曲线滚轮] 曲线滚轮英制 ㈡

曲线滚轮 英制CR...VBR, CR...VB, CR...VBUUR, CR...VBUU, CR...UU

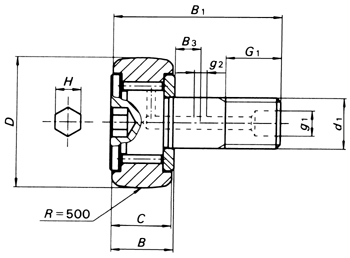

1.jpg CR...VBR

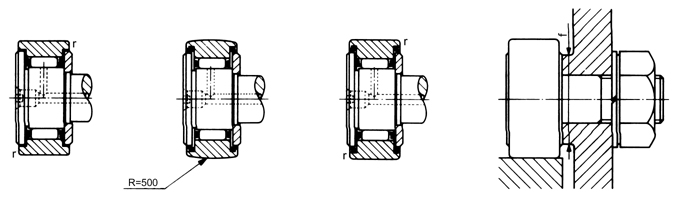

CR...VB CR...VBUUR CR...VBUU


轴   径

mm

轴   承 型 号

外   型 尺 寸mm

基本型

密封型

球面外径

圆柱外径

球面外径

圆柱外径

d1

D

C

B

4.826

CR 8VBR

CR   8VB

CR   5VBUUR

CR   8VBUU

4.826

12.700

8.731

9.525

CR 8-1VBR

CR   8-1VB

CR   8-1VBUUR

CR   8-1VBUU

4.826

12.700

9.525

10.319

6.350

CR 10VBR

CR   10VB

CR   10VBUUR

CR   10VBUU

6.350

15.875

10.319

11.112

CR 10-1VBR

CR   10-1VB

CR   10-1VBUUR

CR   10-1VBUU

6.350

15.875

11.112

11.906

9.525

CR 12VBR

CR   12VB

CR   12VBUUR

CR   12VBUU

9.525

19.050

12.700

13.494

CR 14VBR

CR   14VB

CR   14VBUUR

CR   14VBUU

9.525

22.225

12.700

13.494

11.112

CR   16VBR

CR   16VB

CR   16VBUUR

CR   16VBUU

11.112

25.400

15.875

16.669

CR   18VBR

CR   18VB

CR   18VBUUR

CR   18VBUU

11.112

28.575

15.875

16.669

12.700

CR   20VBR

CR   20VB

CR   20VBUUR

CR   20VBUU

12.700

31.750

19.050

19.844

CR 22VBR

CR   22VB

CR   22VBUUR

CR   22VBUU

12.700

34.925

19.050

19.844

15.875

CR   24VBR

CR   24VB

CR   24VBUUR

CR   24VBUU

15.875

38.100

22.225

23.019

CR   26VBR

CR   26VB

CR   26VBUUR

CR   26VBUU

15.875

41.275

22.225

23.019

19.050

CR   28VBR

CR   28VB

CR   28VBUUR

CR   28VBUU

19.050

44.450

25.400

26.194

CR   30VBR

CR   30VB

CR   30VBUUR

CR   30VBUU

19.050

47.625

25.400

26.194

22.225

CR   32VBR

CR   32VB

CR   32VBUUR

CR   32VBUU

22.225

50.800

31.750

32.544

CR   36VBR

CR   36VB

CR   36VBUUR

CR   36VBUU

22.225

57.150

31.750

32.544

以下表格接上

外   型 尺 寸mm

装配尺寸

最大拧紧

基本额定负荷

极限转速

　

rpm

C CO

B1

g 1

g 2

G1

B3

H

r

mm

kgf.m

kgf

kgf

22.225

3.175

--

6.350

--

3.175

0.397

8.334

0.2

430

480

15000

26.194

3.175

--

6.350

--

3.175

0.397

8.334

0.2

480

550

15000

26.988

3.175

--

7.938

--

3.175

0.397

11.509

0.3

590

780

11000

30.956

3.175

--

7.938

--

3.175

0.397

11.509

0.3

650

870

11000

35.719

4.762

2.381

9.525

6.350

4.762

0.794

13.494

1.8

890

1250

8000

35.719

4.762

2.381

9.525

6.350

4.762

0.794

15.081

1.8

890

1250

8000

42.063

4.762

3.175

12.700

6.350

6.350

1.191

17.859

2.0

1330

2310

6500

42.063

4.762

3.175

12.700

6.350

6.350

1.588

19.050

2.0

1330

2310

6500

51.594

4.762

3.175

15.875

7.938

6.350

1.588

21.828

2.9

2400

3230

5500

51.594

4.762

3.175

15.875

7.938

6.350

1.588

21.828

2.9

2400

3230

5500

61.119

4.762

3.969

19.050

9.525

7.938

1.588

26.196

6.6

2870

4090

4500

61.119

4.762

3.969

19.050

9.525

7.938

1.588

26.196

6.6

2870

4090

4500

70.644

4.762

3.969

22.225

11.112

7.938

1.588

32.543

12

3590

5670

4000

40.644

4.762

3.969

22.225

11.112

7.938

1.588

32.543

12

3590

5670

4000

83.344

4.762

4.762

25.400

12.700

11.112

1.588

37.306

19

4660

8220

3500

83.344

4.762

4.762

25.400

12.700

11.112

1.588

37.306

19

4660

8220

3500

使用油润滑转速增加30%，带密封的支承滚轮约降低转速20%。
