[曲线滚轮] 曲线滚轮 KR KRE KRV系列㈠

曲线滚轮 KR, KR...PP, KRE...PP, KRV, KRV...PP, KRVE, KRVE...PP, NUKR, NUKRE

KR...PP

KRV... NUKR NUKRE

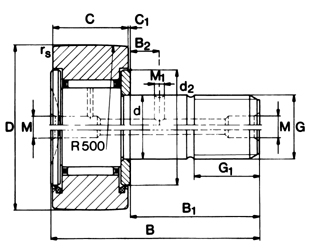

外径	轴承型号	外型尺寸mm
		外型尺寸mm
mm		带偏心套1）	D	d	C	rs	B	B1	B2	G	G1	M	M1	C1	d2

									min
16	KR 16	KRE 16	16	6	11	0.15	28	16	--	M 6	8	45)	--	0.6	12
	KR 16 PP	KRE 16 PP	16	6	11	0.15	28	16	--	M 6	8	45)	--	0.6	12
	KRV 16	KRVE 16	16	6	11	0.15	28	16	--	M 6	8	45)	--	0.6	12
	KRV 16 PP	KRVE 16 PP	16	6	11	0.15	28	16	--	M 6	8	45)	--	0.6	12
19	KR 19	KRE 19	19	8	11	0.15	32	20	--	M 8	10	45)	--	0.6	14
	KR 19PP	KRE 19 PP	19	8	11	0.15	32	20	--	M 8	10	45)	--	0.6	14
	KRV 19	KRVE 19	19	8	11	0.15	32	20	--	M 8	10	45)	--	0.6	14
	KRV 19PP	KRVE 19 PP	19	8	11	0.15	32	20	--	M 8	10	45)	--	0.6	14

以下表格接上

22	KR 22	KRE 22	22	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KR 22 PP	KRE 22 PP	22	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KRV 22	KRVE 22	22	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KRV 22 PP	KRVE 22 PP	22	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
26	KR 26	KRE 26	26	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KR 26 PP	KRE 26 PP	26	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KRV 26	KRVE 26	26	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
	KRV 26 PP	KRVE 26 PP	26	10	12	0.3	36	23	--	M 10X1	12	4	--	0.6	17
30	KR 30	KRE 30	30	12	14	0.6	40	25	6	M 12X1.5	13	4	3	0.6	23
	KR 30 PP	KRE 30 PP	30	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
	KRV 30	KRVE 30	30	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
	KRV 30 PP	KRVE 30 PP	30	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
32	KR 32	KRE 32	32	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
	KR 32 PP	KRE 32PP	32	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
	KRV 32	KRVE 32	32	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23
	KRV 32 PP	KRVE 32 PP	32	12	14	0.6	40	25	6	M 12X1.5	13	6	3	0.6	23

以下表格接上

35	KR 35	KRE 35	35	16	18	0.6	52	32.5	8	M 16X1.5	17	6	3	0.8	27
	KR 35 PP	KRE 35 PP	35	16	18	0.6	52	32.5	8	M 16X1.5	17	6	3	0.8	27
	KRV 35	KRVE 35	35	16	18	0.6	52	32.5	8	M 16X1.5	17	6	3	0.8	27
	KRV 35 PP	KRVE 35 PP	35	16	18	0.6	52	32.5	8	M 16X1.5	17	6	3	0.8	27
	NUKR 35	NUKRE 35	35	16	18	0.6	52	32.5	8	M 16X1.5	17	6	3	0.8 4)	21 4)
40	KR 40	KRE 40	40	18	20	1	58	36.5	8	M 18X1.5	19	6	3	0.8	32
	KR 40 PP	KRE 40 PP	40	18	20	1	58	36.5	8	M 18X1.5	19	6	3	0.8	32
	KRV 40	KRVE 40	40	18	20	1	58	36.5	8	M 18X1.5	19	6	3	0.8	32
	KRV 40 PP	KRVE 40 PP	40	18	20	1	58	36.5	8	M 18X1.5	19	6	3	0.8	32
	NUKR 40	NUKRE 40	40	18	20	1	58	36.5	8	M 18X1.5	19	6	3	0.8 4)	23 4)

以下表格接上

47	KR 47	KRE 47	47	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KR 47 PP	KRE 47 PP	47	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KRV 47	KRVE 47	47	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KRV 47 PP	KRVE 47 PP	47	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	NUKR 47	NUKRE 47	47	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	27
52	KR 52	KRE 52	52	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KR 52 PP	KRE 52 PP	52	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KRV 52	KRVE 52	52	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	KRV 52 PP	KRVE 52 PP	52	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	37
	NUKR 52	NUKRE 52	52	20	24	1	66	40.5	9	M 20X1.5	21	8	4	0.8	31

以下表格接上

62	KR 62	KRE 62	62	24	29	1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KR 62 PP	KRE 62 PP	62	24	29	1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KRV 62	KRVE 62	62	24	29	1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KRV 62 PP	KRVE 62 PP	62	24	29	1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	NUKR 62	NUKRE 62	62	24	29	1	80	49.5	11	M 24X1.5	25	8	4	0.8	38
72	KR 72	KRE 72	72	24	29	1.1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KR 72 PP	KRE 72 PP	72	24	29	1.1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KRV 72	KRVE 72	72	24	29	1.1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	KRV 72 PP	KRVE 72 PP	72	24	29	1.1	80	49.5	11	M 24X1.5	25	8	4	0.8	44
	NUKR 72	NUKRE 72	72	24	29	1.1	80	49.5	11	M 24X1.5	25	8	4	0.8	44

以下表格接上

80	KR 80			80	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KR 80 PP		PP	80	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KRV 80	KRVE 80	80	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KRV 80 PP	KRVE 80 PP	80	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	NUKR 80	NU	80	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	47
85	KR 85	KRE 85	85	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
85	KR 85 PP	KRE 85 PP	85	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
90	KR 90	KRE 90	90	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KR 90 PP	KRE 90 PP	90	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KRV 90	KRVE 90	90	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	KRV 90 PP	KRVE 90 PP	90	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	53
	NUKR 90	NUKRE 90	90	30	35	1.1	100	63	15	M 30X1.5	32	8	4	1	47

以下表格接上

外型尺寸mm				基本额定负荷				极限转速

			M					n1g rease
						作为支承滚轮
d 1	B3	e	Nm	动	静	动	静	min-1

				N	N	N	N
9	7	0.5	3	3800	3750	3150	3300	22000
9	7	0.5	3	3800	3750	3150	3300	16000
9	7	0.5	3	6400	8500	4850	6500	8500
9	7	0.5	3	6400	8500	4850	6500	8500
11	9	0.5	8	4250	4600	3500	3900	20000
11	9	0.5	8	4250	4600	3500	3900	14000

以下表格接上

11	9	0.5	8	7300	10800	5500	7900	7000
11	9	0.5	8	7300	10800	5500	7900	7000
13	10	0.5	15	5700	6500	4450	5200	16000
13	10	0.5	15	5700	6500	4450	5200	11000
13	10	0.5	15	8600	12900	6300	9100	6000
13	10	0.5	15	8600	12900	6300	9100	6000
13	10	0.5	15	5700	6500	5100	6200	16000
13	10	0.5	15	5700	6500	5100	6200	11000
13	10	0.5	15	8600	12900	7300	11300	6000
13	10	0.5	15	8600	12900	7300	11300	6000
15	11	0.5	22	8100	9700	6800	8400	11000
15	11	0.5	22	8100	9700	6800	8400	8300

以下表格接上

15	11	0.5	22	12200	19000	9500	14600	4500
15	11	0.5	22	12200	19000	9500	14600	4500
15	11	0.5	22	8100	9700	7100	9000	11000
15	11	0.5	22	8100	9700	7100	9000	8300
15	11	0.5	22	12200	19000	10000	15800	4500
15	11	0.5	22	12200	19000	10000	15800	4500
20	14	1	58	12900	19000	9700	14100	7000
20	14	1	58	12900	19000	9700	14100	7000
20	14	1	58	18300	35000	12800	23000	3400
20	14	1	58	18300	35000	12800	23000	3400
20	14	1	58	23000	27000	16000	18300	6500
22	16	1	87	14200	20400	10900	15500	6000
22	16	1	87	14200	20400	10900	15500	6000

以下表格接上

22	16	1	87	21000	39500	14800	26500	2900
22	16	1	87	21000	39500	14800	26500	2900
22	16	1	87	24800	31000	18500	22800	5500
24	18	1	120	19500	32000	15500	25500	4900
24	18	1	120	19500	32000	15500	25500	4900
24	18	1	120	28000	59000	20600	42000	2600
24	18	1	120	28000	59000	20600	42000	2600
24	18	1	120	39000	50000	28000	34500	4200
24	18	1	120	19500	32000	16800	28500	4900
24	18	1	120	19500	32000	16800	28500	4900
24	18	1	120	28000	59000	22500	48000	2600
24	18	1	120	28000	59000	22500	48000	2600

以下表格接上

24	18	1	120	43500	60000	29000	37500	3400
28	22	1	220	30500	53000	26500	47500	3800
28	22	1	220	30500	53000	26500	47500	3800
28	22	1	220	41500	91000	34000	76000	2200
28	22	1	220	41500	91000	34000	76000	2200
28	22	1	220	59000	79000	40500	51000	2600
28	22	1	220	30500	53000	28000	53000	3800
28	22	1	220	30500	53000	28000	53000	3800
28	22	1	220	41500	91000	37000	85000	2200
28	22	1	220	41500	91000	37000	85000	2200
28	22	1	220	65000	93000	45000	61000	2100
35	29	1.5	450	45000	85000	39500	77000	2600
35	29	1.5	450	45000	85000	39500	77000	2600
35	29	1.5	450	60000	142000	49500	120000	1700

以下表格接上

35	29	1.5	450	60000	142000	49500	120000	1700
35	29	1.5	450	95000	133000	67000	93000	1800
35	29	1.5	450	45000	85000	40500	80000	2600
35	29	1.5	450	45000	85000	40500	80000	2600
35	29	1.5	450	45000	85000	41500	83000	2600
35	29	1.5	450	45000	85000	41500	83000	2600
35	29	1.5	450	60000	142000	53000	130000	1700
35	29	1.5	450	60000	142000	53000	130000	1700
35	29	1.5	450	95000	133000	77000	110000	1800

1)后辍“X”表示为圆柱形外表面。
2)当轴承外圈（有外圆柱表面）装入具有一般轴承配合的座孔中时，使用基本定负荷C和Co；当用作滚轮时，使用额定负荷Cw和Cow。
3)使用油润滑时，转速增加约30%，带密封的情况下例外。
4)NUKRE 35 B1=31.5;C1=1.8;d2=24; NUKRE40 B1=35.5;C1=1.8;d2=26。
5)油孔仅在螺栓挡边端端面上。
