NK,NKS,RNA49,RNA69
IR LR

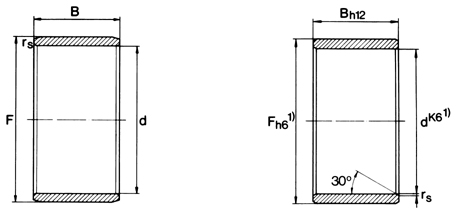

| 轴径 | 轴承型号 | 外 型 尺 寸 | |||||
| d | F | B | rS | ||||
| mm | mm | Min. | |||||
| 5 | IR | -- | 5 | 8 | 12 | 0.3 | |
| IR | -- | 5 | 8 | 16 | 0.3 | ||
| 6 | IR | -- | 6 | 9 | 12 | 0.3 | |
| IR | -- | 6 | 9 | 16 | 0.3 | ||
| □ | IR | -- | 6 | 10 | 10 | 0.3 | |
| ■ | IR | -- | 6 | 10 | 12 | 0.3 | |
| 7 | IR | LR | 7 | 10 | 10.5 | 0.3 | |
| IR | -- | 7 | 10 | 12 | 0.3 | ||
| IR | -- | 7 | 10 | 16 | 0.3 | ||
| 8 | □ | IR | -- | 8 | 12 | 10 | 0.3 |
| IR | LR | 8 | 12 | 10.5 | 0.3 | ||
| ■ | IR | -- | 8 | 12 | 12 | 0.3 | |
| IR | LR | 8 | 12 | 12.5 | 0.3 | ||
| 9 | IR | -- | 9 | 12 | 12 | 0.3 | |
| IR | -- | 9 | 12 | 16 | 0.3 | ||
| 10 | IR | LR | 10 | 13 | 12.5 | 0.3 | |
| □ | IR | -- | 10 | 14 | 12 | 0.3 | |
| IR | -- | 10 | 14 | 13 | 0.3 | ||
| ■ | IR | -- | 10 | 14 | 14 | 0.3 | |
| IR | -- | 10 | 14 | 16 | 0.3 | ||
| IR | -- | 10 | 14 | 20 | 0.3 | ||
接上表
| 12 | IR | -- | 12 | 15 | 12 | 0.3 | |
| IR | LR | 12 | 15 | 12.5 | 0.3 | ||
| IR | -- | 12 | 15 | 16 | 0.3 | ||
| IR | LR | 12 | 15 | 16.5 | 0.3 | ||
| IR | LR | 12 | 15 | 22.5 | 0.3 | ||
| □ | IR | -- | 12 | 16 | 12 | 0.3 | |
| IR | -- | 12 | 16 | 13 | 0.3 | ||
| ■ | IR | -- | 12 | 16 | 14 | 0.3 | |
| IR | -- | 12 | 16 | 16 | 0.3 | ||
| IR | -- | 12 | 16 | 20 | 0.3 | ||
| IR | -- | 12 | 16 | 22 | 0.3 | ||
| 14 | IR | -- | 14 | 17 | 17 | 0.3 | |
| 15 | -- | LR | 15 | 18 | 12.5 | 0.3 | |
| IR | -- | 15 | 18 | 16 | 0.3 | ||
| IR | LR | 15 | 18 | 16.5 | 0.3 | ||
| IR | -- | 15 | 19 | 16 | 0.3 | ||
| IR | -- | 15 | 19 | 20 | 0.3 | ||
| □ | IR | -- | 15 | 20 | 12 | 0.3 | |
| IR | -- | 15 | 20 | 13 | 0.3 | ||
| ■ | IR | -- | 15 | 20 | 14 | 0.3 | |
| IR | -- | 15 | 20 | 23 | 0.3 |
接上表
| 17 | IR | -- | 17 | 20 | 16 | 0.3 | |
| IR | LR | 17 | 20 | 16.5 | 0.3 | ||
| IR | -- | 17 | 20 | 20 | 0.3 | ||
| IR | LR | 17 | 20 | 20.5 | 0.3 | ||
| IR | LR | 17 | 20 | 30.5 | 0.3 | ||
| IR | -- | 17 | 21 | 16 | 0.3 | ||
| IR | -- | 17 | 21 | 20 | 0.3 | ||
| IR | -- | 17 | 22 | 13 | 0.3 | ||
| ■ | IR | -- | 17 | 22 | 14 | 0.3 | |
| IR | -- | 17 | 22 | 16 | 0.3 | ||
| IR | -- | 17 | 22 | 23 | 0.3 | ||
| IR | -- | 17 | 24 | 20 | 0.6 | ||
| 20 | IR | -- | 20 | 24 | 16 | 0.3 | |
| IR | -- | 20 | 24 | 20 | 0.3 | ||
| -- | LR | 20 | 25 | 12.5 | 0.3 | ||
| □ | IR | -- | 20 | 25 | 16 | 0.3 | |
| -- | LR | 20 | 25 | 16.5 | 0.3 | ||
| IR | -- | 20 | 25 | 17 | 0.3 | ||
| ■ | IR | -- | 20 | 25 | 18 | 0.3 | |
| IR | -- | 20 | 25 | 20 | 0.3 | ||
| IR | LR | 20 | 25 | 20.5 | 0.3 | ||
| IR | LR | 20 | 25 | 26.5 | 0.3 | ||
| IR | -- | 20 | 25 | 30 | 0.3 | ||
| IR | LR | 20 | 25 | 38.5 | 0.3 | ||
| IR | -- | 20 | 28 | 20 | 0.6 |
接上表
| 22 | IR | -- | 22 | 26 | 16 | 0.3 | |
| IR | -- | 22 | 26 | 20 | 0.3 | ||
| IR | -- | 22 | 28 | 17 | 0.3 | ||
| IR | -- | 22 | 28 | 20 | 0.3 | ||
| IR | LR | 22 | 28 | 20.5 | 0.3 | ||
| IR | -- | 22 | 28 | 30 | 0.3 | ||
| 25 | IR | -- | 25 | 29 | 20 | 0.3 | |
| IR | LR | 25 | 29 | 30 | 0.3 | ||
| -- | -- | 25 | 30 | 12.5 | 0.3 | ||
| □ | IR | -- | 25 | 30 | 16 | 0.3 | |
| -- | -- | 25 | 30 | 16.5 | 0.3 | ||
| IR | -- | 25 | 30 | 17 | 0.3 | ||
| ■ | IR | -- | 25 | 30 | 18 | 0.3 | |
| IR | -- | 25 | 30 | 20 | 0.3 | ||
| IR | -- | 25 | 30 | 20.5 | 0.3 | ||
| IR | -- | 25 | 30 | 26.5 | 0.3 | ||
| IR | -- | 25 | 30 | 30 | 0.3 | ||
| IR | -- | 25 | 30 | 32 | 0.3 | ||
| IR | -- | 25 | 30 | 38.5 | 0.3 | ||
| IR | -- | 25 | 32 | 22 | 0.6 | ||
| 28 | IR | -- | 28 | 32 | 17 | 0.3 | |
| IR | -- | 28 | 32 | 20 | 0.3 | ||
| IR | -- | 28 | 32 | 30 | 0.3 | ||
| 29 | IR | -- | 29 | 32 | 13 | 0.3 | |
| 30 | -- | -- | 30 | 35 | 12.5 | 0.3 | |
| IR | -- | 30 | 35 | 13 | 0.3 | ||
| IR | -- | 30 | 35 | 16 | 0.3 | ||
| -- | -- | 30 | 35 | 16.5 | 0.3 | ||
| IR | -- | 30 | 35 | 17 | 0.3 | ||
| ■ | IR | -- | 30 | 35 | 18 | 0.3 | |
| IR | -- | 30 | 35 | 20 | 0.3 | ||
| IR | -- | 30 | 35 | 20.5 | 0.3 | ||
| IR | -- | 30 | 35 | 26 | 0.3 | ||
| IR | -- | 30 | 35 | 30 | 0.3 | ||
| IR | -- | 30 | 37 | 18 | 0.6 | ||
| IR | -- | 30 | 37 | 22 | 0.6 | ||
| □ | IR | -- | 30 | 38 | 20 | 0.6 | |
| 32 | IR | -- | 32 | 37 | 20 | 0.3 | |
| IR | -- | 32 | 37 | 30 | 0.3 | ||
| IR | -- | 32 | 40 | 20 | 0.6 | ||
| IR | -- | 32 | 40 | 36 | 0.6 | ||
| 33 | IR | -- | 33 | 37 | 13 | 0.5 | |
| 35 | -- | LR | 35 | 40 | 12.5 | 0.3 | |
| -- | LR | 35 | 40 | 16.5 | 0.3 | ||
| IR | -- | 35 | 40 | 17 | 0.3 | ||
| IR | -- | 35 | 40 | 20 | 0.3 | ||
| IR | LR | 35 | 40 | 20.5 | 0.3 | ||
| IR | -- | 35 | 40 | 30 | 0.3 | ||
| □ | IR | -- | 35 | 42 | 20 | 0.6 | |
| IR | -- | 35 | 42 | 20.5 | 0.6 | ||
| ■ | IR | -- | 35 | 42 | 21 | 0.6 | |
| ■ | IR | -- | 35 | 42 | 23 | 0.6 | |
| IR | -- | 35 | 42 | 36 | 0.6 | ||
| IR | -- | 35 | 43 | 22 | 0.6 | ||
| 38 | IR | -- | 38 | 43 | 20 | 0.3 | |
| IR | -- | 38 | 43 | 30 | 0.3 | ||
| 40 | -- | LR | 40 | 45 | 16.5 | 0.3 | |
| IR | -- | 40 | 45 | 17 | 0.3 | ||
| IR | -- | 40 | 45 | 20 | 0.3 | ||
| IR | LR | 40 | 45 | 20.5 | 0.3 | ||
| IR | -- | 40 | 45 | 30 | 0.3 | ||
| IR | -- | 40 | 48 | 22 | 0.6 | ||
| ■ | IR | -- | 40 | 48 | 23 | 0.6 | |
| IR | -- | 40 | 48 | 40 | 0.6 | ||
| □ | IR | -- | 40 | 50 | 20 | 1 | |
| IR | -- | 40 | 50 | 22 | 1 | ||
| 42 | IR | -- | 42 | 47 | 20 | 0.3 | |
| IR | -- | 42 | 47 | 30 | 0.3 | ||
| 45 | -- | LR | 45 | 50 | 20.5 | 0.3 | |
| IR | -- | 45 | 50 | 25 | 0.5 | ||
| IR | LR | 45 | 50 | 25.5 | 0.3 | ||
| IR | -- | 45 | 50 | 35 | 0.5 | ||
| IR | -- | 45 | 52 | 22 | 0.6 | ||
| ■ | IR | -- | 45 | 52 | 23 | 0.6 | |
| IR | -- | 45 | 52 | 40 | 0.6 | ||
| □ | IR | -- | 45 | 55 | 20 | 1 | |
| IR | -- | 45 | 55 | 22 | 1 | ||
| 50 | □ | IR | -- | 50 | 55 | 20 | 0.6 |
| -- | LR | 50 | 55 | 20.5 | 0.6 | ||
| IR | -- | 50 | 55 | 25 | 0.6 | ||
| IR | -- | 50 | 55 | 35 | 0.6 | ||
| IR | -- | 50 | 58 | 22 | 0.6 | ||
| ■ | IR | -- | 50 | 58 | 23 | 0.6 | |
| IR | -- | 50 | 58 | 40 | 0.6 | ||
| □ | IR | -- | 50 | 60 | 20 | 1 | |
| IR | -- | 50 | 60 | 25 | 1 | ||
| IR | -- | 50 | 60 | 28 | 1.1 | ||
| 55 | IR | -- | 55 | 60 | 25 | 0.6 | |
| IR | -- | 55 | 60 | 35 | 0.6 | ||
| IR | -- | 55 | 63 | 25 | 1 | ||
| IR | -- | 55 | 63 | 45 | 1 | ||
| IR | -- | 55 | 65 | 28 | 1.1 | ||
| 60 | IR | -- | 60 | 68 | 25 | 1 | |
| IR | -- | 60 | 68 | 35 | 0.6 | ||
| IR | -- | 60 | 68 | 45 | 1 | ||
| IR | -- | 60 | 70 | 25 | 1 | ||
| IR | -- | 60 | 70 | 28 | 1.1 | ||
| 65 | IR | -- | 65 | 72 | 25 | 1 | |
| IR | -- | 65 | 72 | 45 | 1 | ||
| IR | -- | 65 | 73 | 25 | 1 | ||
| IR | -- | 65 | 73 | 35 | 1 | ||
| IR | -- | 65 | 75 | 28 | 1.1 | ||
| 70 | IR | -- | 70 | 80 | 25 | 1 | |
| IR | -- | 70 | 80 | 30 | 1 | ||
| IR | -- | 70 | 80 | 35 | 1 | ||
| IR | -- | 70 | 80 | 54 | 1 | ||
| IR | -- | 70 | 80 | 56 | 1 | ||
| 75 | IR | -- | 75 | 85 | 25 | 1 | |
| IR | -- | 75 | 85 | 30 | 1 | ||
| IR | -- | 75 | 85 | 35 | 1 | ||
| IR | -- | 75 | 85 | 54 | 1 | ||
| 80 | IR | -- | 80 | 90 | 25 | 1 | |
| IR | -- | 80 | 90 | 30 | 1 | ||
| IR | -- | 80 | 90 | 35 | 1 | ||
| IR | -- | 80 | 90 | 54 | 1 | ||
| 85 | IR | -- | 85 | 95 | 26 | 1 | |
| IR | -- | 85 | 95 | 36 | 1 | ||
| IR | -- | 85 | 100 | 35 | 1.1 | ||
| IR | -- | 85 | 100 | 63 | 1.1 | ||
| 90 | IR | -- | 90 | 100 | 26 | 1 | |
| IR | -- | 90 | 100 | 30 | 1 | ||
| IR | -- | 90 | 100 | 36 | 1 | ||
| IR | -- | 90 | 105 | 35 | 1.1 | ||
| IR | -- | 90 | 105 | 63 | 1.1 | ||
| 95 | IR | -- | 95 | 105 | 26 | 1 | |
| IR | -- | 95 | 105 | 36 | 1 | ||
| IR | -- | 95 | 110 | 35 | 1.1 | ||
| IR | -- | 95 | 110 | 63 | 1.1 | ||
| 100 | IR | -- | 100 | 110 | 30 | 1.1 | |
| IR | -- | 100 | 110 | 40 | 1.1 | ||
| IR | -- | 100 | 115 | 40 | 1.1 | ||
| 110 | IR | -- | 110 | 120 | 30 | 1 | |
| IR | -- | 110 | 125 | 40 | 1.1 | ||
| 120 | IR | -- | 120 | 130 | 30 | 1 | |
| IR | -- | 120 | 135 | 45 | 1.1 | ||
| 130 | IR | -- | 130 | 145 | 35 | 1.1 | |
| IR | -- | 130 | 150 | 50 | 1.5 | ||
| 140 | IR | -- | 140 | 155 | 35 | 1.1 | |
| IR | -- | 140 | 160 | 50 | 1.5 | ||
| 150 | IR | -- | 150 | 165 | 40 | 1.1 | |
| 160 | IR | -- | 160 | 175 | 40 | 1.1 | |
| 170 | IR | -- | 170 | 185 | 45 | 1.1 | |
| 180 | IR | -- | 180 | 195 | 45 | 1.1 | |
| 190 | IR | -- | 190 | 210 | 50 | 1.5 | |
| 200 | IR | -- | 200 | 220 | 50 | 1.5 | |
| 220 | IR | -- | 220 | 240 | 50 | 1.5 | |
| 240 | IR | -- | 240 | 265 | 60 | 2 | |
| 260 | IR | -- | 260 | 285 | 60 | 2 | |
| 280 | IR | -- | 280 | 305 | 69 | 2 | |
| 300 | IR | -- | 300 | 330 | 80 | 2.1 | |
| 320 | IR | -- | 320 | 350 | 80 | 2.1 | |
| 340 | IR | -- | 340 | 370 | 80 | 2.1 | |
| 360 | IR | -- | 360 | 390 | 80 | 2.1 | |
| 380 | IR | -- | 380 | 415 | 100 | 2.1 |
□有润滑油孔； ■无润滑油孔，无引导倒角；
1）最大直径和最小直径的数学平均值。
